Papel aislante pintado con puntos de diamante (DDP)

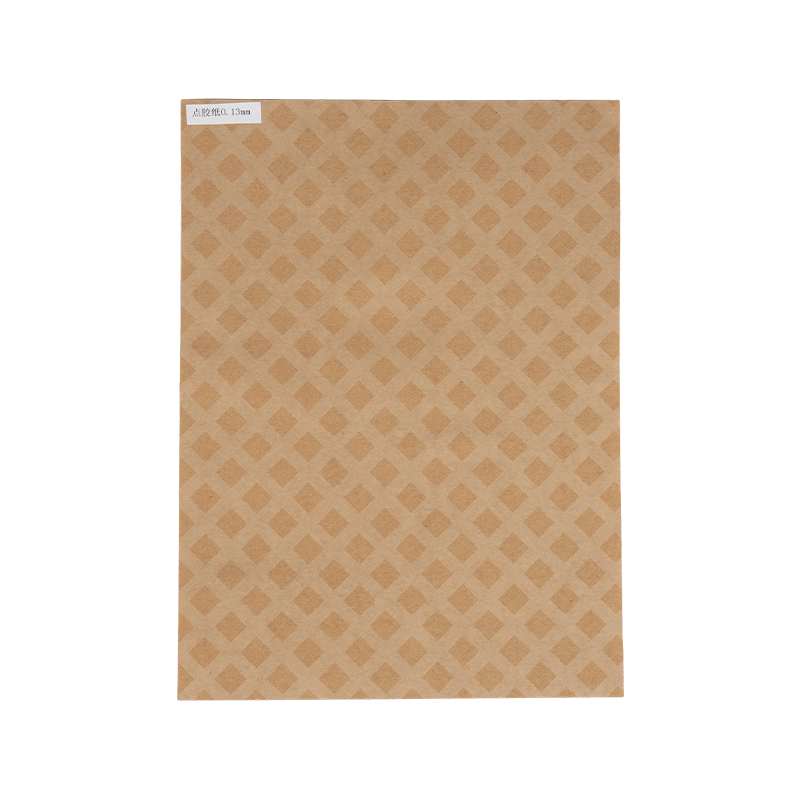

El papel aislante pintado con puntos de diamante (DDP) es un material aislante con patrón de diamante de doble cara que se fabrica recubriendo un adhesivo de resina epoxi compuesta con un patrón de puntos en forma de diamante sobre un sustrato de papel aislante eléctrico utilizando un equipo especial, seguido de horneado y secado. Este producto normalmente utiliza papel para cables o papel PMP como sustrato, con puntos adhesivos diseñados con precisión (por ejemplo, puntos de 9,4 mm x 9,4 mm, espaciado de 6,5 mm). Durante el calentamiento, la capa adhesiva se funde y se adhiere a los devanados y, después de enfriarse y curarse, forma una estructura aislante de alta resistencia mecánica. En comparación con el papel aislante común o los materiales recubiertos monolíticamente, el diseño con patrón de diamante del papel aislante pintado con puntos de diamante (DDP) garantiza una fuerte adhesión entre las capas de papel aislante en los devanados del transformador, mientras que los espacios punteados garantizan una penetración efectiva del aceite aislante y la expulsión de gases internos, reduciendo significativamente el riesgo de descarga parcial y descarga de corona, y mejorando la confiabilidad del sistema de aislamiento. Además, este material se puede utilizar directamente para el aislamiento de bobinas de lámina y bobinas de alambre esmaltado, eliminando la necesidad de impregnación, ahorrando materias primas y energía, al tiempo que mejora la disipación de calor y prolonga la vida útil.

+ Contáctenos

Características:

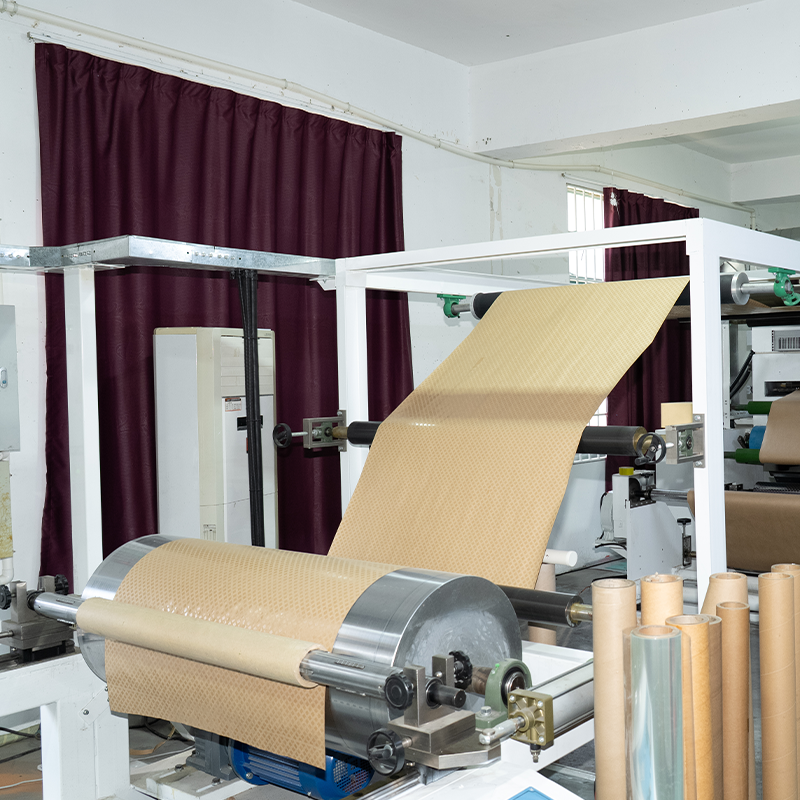

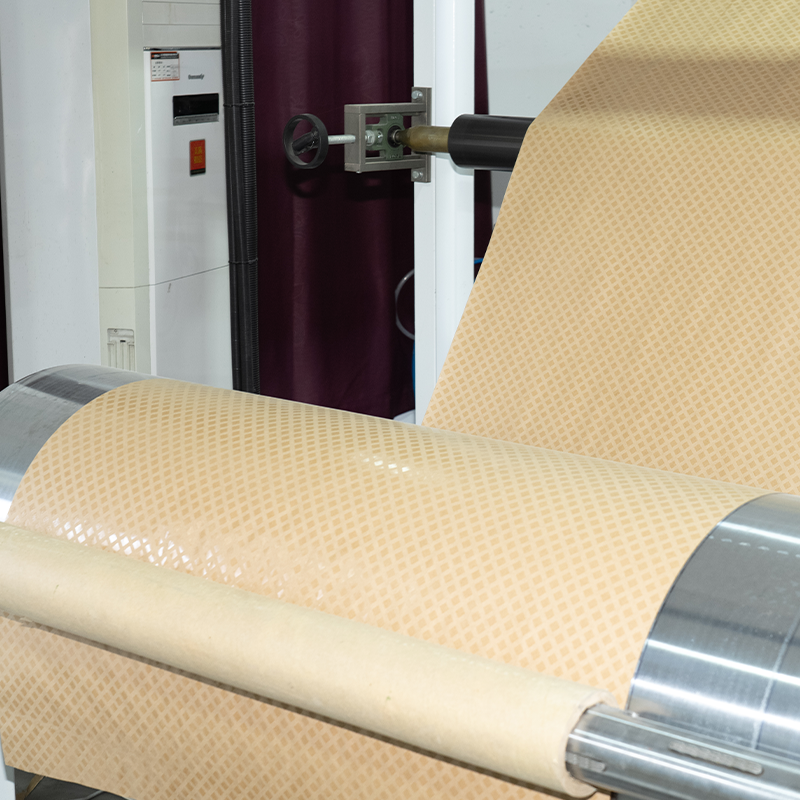

Estructura y Proceso: Este producto utiliza típicamente papel aislante de celulosa de alto rendimiento como matriz, su superficie recubierta con un sistema de resina epoxi de una composición química específica utilizando equipo especializado, formando patrones regulares, discontinuos de diamante o punteados.
Mecanismo de adhesión: Durante el proceso de secado y curado después de la fabricación de la bobina, el DDP se calienta a la temperatura de activación de la resina epoxi, lo que hace que los puntos de resina se derritan y fluyan. Bajo calentamiento continuo, la resina experimenta una reacción de reticulación y se cura, uniendo firmemente conductores adyacentes, capas de láminas o materiales aislantes entre sí.
Propiedades mecánicas: Después de que la resina se cura, forma un adhesivo entre las capas de la bobina del transformador, mejorando así la integridad estructural general de la bobina. Esto ayuda a limitar el desplazamiento del devanado bajo fuerzas electromagnéticas.
Propiedades eléctricas y de impregnación de aceite: Su estructura punteada garantiza que la mayoría de las áreas del papel aislante permanezcan abiertas, facilitando la penetración y el flujo del aceite del transformador. Esta característica es beneficiosa para establecer la rigidez dieléctrica del sistema de aislamiento y disipar el calor.

Propiedad		Unidad	Valores
Espesor del papel base		mm	0,08±0,005	0,13±0,007	0,18±0,01	0,20±0,01	0,25±0,01
Densidad del papel base		g/m³	0,85-1,1	0,85-1,1	0,85-1,1	0,85-1,1	0,85-1,1
Espesor del adhesivo unilateral		um	10-15	10-15	10-15	10-15	10-15
Humedad		%	4.0-8.0	4.0-8.0	4.0-8.0	4.0-8.0	4.0-8.0
Resistencia de soldadura	Temperatura ambiente		650	650	650	650	650
Resistencia de soldadura	100℃±2℃		400	400	400	400	400
Absorción de aceite		%≥	200	200	200	200	200
Por la contaminación de aceite de transformador			Libre de contaminación (tan8<0.001)
Por la contaminación de aceite de transformador			Libre de contaminación (tan8<0.001)
Tensile fuerza	MD	N/10m ancho m ≥	60	110	160	1 80	230
Tensile fuerza	CMD	N/10m ancho m ≥	30	50	70	80	100
Tensile fuerza	MD	mN≥	450	900	1350	1 500	2000
Tensile fuerza	CMD	mN≥	500	1000	1500	1700	2300
Desglose Voltaje	En el aire	Kv≥	0.88	1.37	2	2.1	2.25
Desglose Voltaje	En petróleo	Kv≥	4.4	7	9	9.8	11.5
